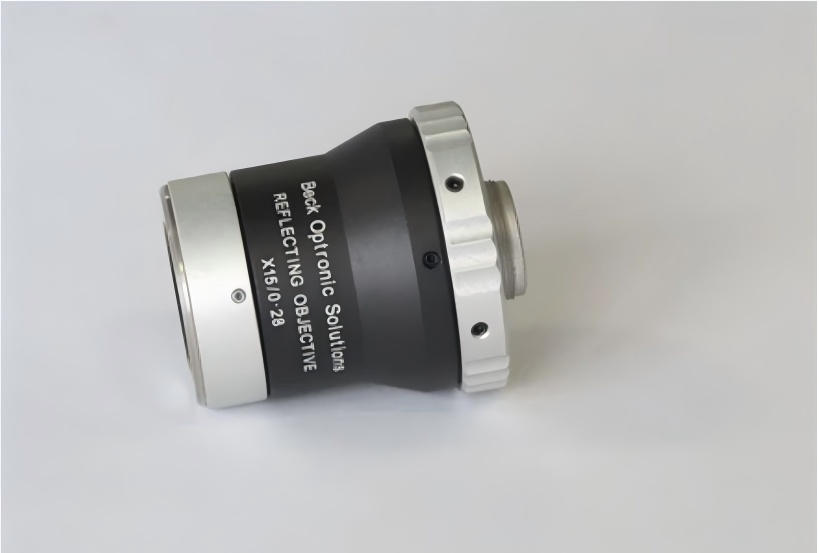

Reflecting Objective Lens
反射物镜以其独特的光学特性而闻名。Beck Optronic Solutions 是全球为数不多的设计和制造它们的公司之一。它们最初于 1904 年为显微镜设计,基于双镜系统。全反射光学元件意味着,与折射物镜相比,它们完全没有色差。通过仔细选择反射镜曲率及其分离,可以校正球面像差、彗差和像散,从而导致衍射受限的成像性能。除了这些校正之外,与标准折射显微镜物镜相比,反射物镜还具有以下优势:
- 相对于放大倍率的工作距离更长;
-
大数值孔径,提高聚光能力;
- 从紫外到远红外的高通量;
- 涂层可用于增强特定波长区域的性能。
应用包括传统显微镜和光束传输系统。凭借其独特的无色差,它们尤其在需要双波长作的情况下表现出色,例如对准可见光束以使用 IR 或 UV 光束激光器。其他用途包括:
- FT-IR 光谱学;
- 紫外线计量和显微镜;
- 半导体晶圆检测;
- 照相显微镜;
- 光刻;
- 薄膜测量;
- 激光束传输系统;
- 激光钻孔和蚀刻;
- 产品标记;
- 激光泵浦;
- 热成像显微镜。
分享
描述
Property |
Beck Optronic Solutions |
|||||
Model | 5001-000 | 5002-000 | 5003-000 | 5004-000 | 5006-000 | 5007-000 |
Magnification | x15 | x15 | x25 | x36 | x52 | x74 |
Numericalaperture | 0.28 | 0.5 | 0.4 | 0.5 | 0.65 | 0.65 |
Focal length (mm) | 13.35 | 13.41 | 8 | 5.41 | 3.55 | 2.54 |
Visual FOV (mm) | 1.2 | 1.2 | 0.72 | 0.5 | 0.34 | 0.24 |
Obscuration | 0.25 | 0.215 | 0.225 | 0.13 | 0.175 | 0.15 |
Transmitted wavefront error | ≤λ/4 P-V, λ/14 RMS @633nm | |||||
Working distance (mm) | 24.5 | 23.2 | 14.5 | 8.6 | 1.8 | 1 |
Small mirrordiameter(mm) | 7.3 | 13.4 | 6.3 | 5.6 | 4.6 | 3.35 |
User adjustment for tube- | Fixed | Fixed | Fixed | Yes | Yes | Yes |
length & cover glass thickness | (factory set) | (factory set) | (factory set) | |||
Range of cover glass thickness | 0 – 3.0mm* | 0 - 3.0 mm* | 0 -3.0 mm* | 0 – 1.0 mm | 0 - 1.0 mm | 0 – 1.0 mm |
*出厂设置为一种盖玻片厚度和一种管长。订购时指定 标准物镜配有镀铝镜。这提供了从紫外到远红外的最宽光谱覆盖范围,但将物镜限制为仅低功耗使用。在需要高功率的应用中,我们提供替代涂层,详情如下。对于特殊应用,我们可以提供其他专业涂层。
